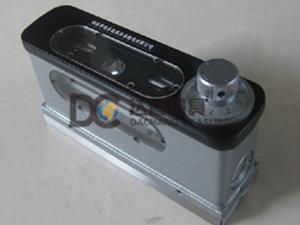

合像水平儀

網站圖片

咨詢電話:0317-8266666

光學合像水平儀用途:合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度,以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。 光學合像水平儀的結構:合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
標簽:合像水平儀,光學合像水平儀
詳細介紹products details

產品名稱:合像水平儀   光學合像水平儀

光學合像水平儀標準編號:JB/T 3238-1999

合像水平儀標準名稱: 光學合像水平儀

光學合像水平儀用途:合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度,以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。

光學合像水平儀的結構:合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。

光學合像水平儀技術數據:
1.
刻度盤分劃值:0.01mm/m
2.
蕞大測量范圍正負:0-10mm/m
3.
示值誤差:正負1mm/m范圍內正負0.01mm/m
4.
全部測量范圍內正負0.02mm/m
5.
工作面平面性偏差:0.003mm
6.
水準器格值:0.1mm/m                                                                                                                  7.工作面尺寸:(mm165*48                                                                                                      8.儀器重量:2公斤

合像水平儀的工作原理:合象水平儀是利用棱鏡將水準器中的氣汽象符合放大,來提高讀數的準確度,利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時,就可準確的在合象儀中讀出。(在合象水平儀中水準器主要是起指零的作用。)

光學合像水平儀的使用方法:將合像水平儀安置在被檢驗的工作面上,由于被檢驗面的傾斜而引起兩氣泡的不重合,則轉動度盤,一直到兩氣泡重合為止,此時即可得出讀數。被檢件的實際傾斜度。

可通過一下進行技計算:

實際傾斜度=刻度值X支點距離X刻度盤讀數

列如:刻度盤讀數為5格,對此種合像水平儀而言,刻度值和支點距離為定值,

即刻度值為0.01mm/m支點距離為165mm

則:實際傾斜度=0.01/1000X165mmX5=0.00825mm
