偏擺儀的分類及使用

偏擺儀用于盤類軸類的檢驗測量工作,其工作原理是利用兩端的頂尖定位軸類工件,轉動被測工件來進行測量工件的徑向跳動誤差。偏擺儀從形態上來分,分為兩種,即臥式偏擺儀和立式偏擺儀,材質有鑄鐵及大理石兩種,鑄鐵偏擺儀分臥式及立式兩種,大理石偏擺儀屬于臥式偏擺儀。
標簽:立式偏擺儀|臥式偏擺儀|偏擺儀使用

偏擺儀又名偏擺檢查儀用于盤類軸類的檢驗測量工作,其工作原理是利用兩端的頂尖定位軸類工件,轉動被測工件來進行測量工件的徑向跳動誤差。偏擺儀從形態上來分,分為兩種,即臥式偏擺儀立式偏擺儀,材質有鑄鐵及大理石兩種,鑄鐵偏擺儀分臥式及立式兩種,大理石偏擺儀屬于臥式偏擺儀

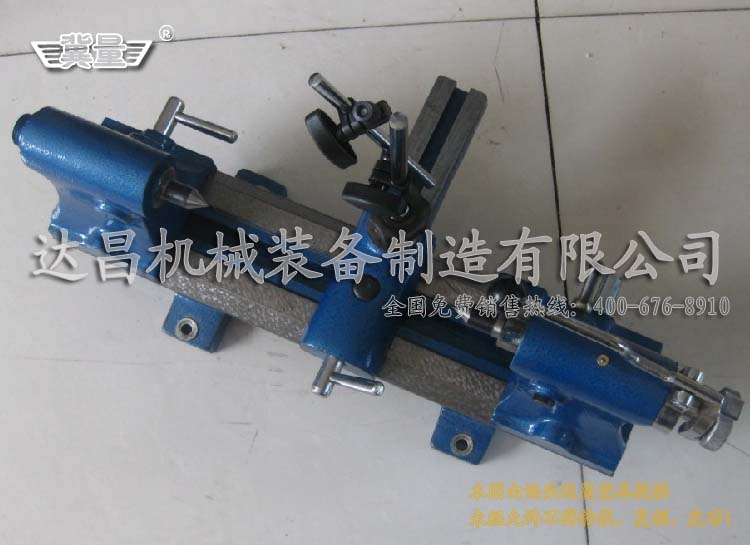

臥式偏擺儀的精度及使用:

3017為例,3017偏擺儀尖之間的距離300mm尖中心高度170mm,測量直徑270mm,頂尖60度錐面對莫氏錐的徑向跳動0.005mm

3017型偏擺儀精度



尖連線對儀座導軌的平行度

尖中心線在100mm范圍內對導軌的平行度

尖距

200

尖距

100

水平方向

0.005

0.004

0.005

垂直方向

0.005

0.004

0.005

偏擺檢查儀使用操作規程:

1.偏擺檢查儀是精密的檢測儀器,操作者要熟練掌握儀器的操作技能,精心地維護保養,并指定專人使用。

2.偏擺檢查儀要始終保持設備完好,設備安裝應平衡可靠,導軌面要光滑,無磕碰傷痕,二尖同軸度允差應在L=400MM范圍內a向及b向均小于0.02MM

3.工件檢測前應先用L=400MM檢驗棒和百分表對偏擺儀進行精度校驗,在確保合格后,方可使用。


立式偏擺儀的精度及使用:

3010為例,立式3010偏擺儀

測量長度:300mm

測量直徑:200mm

底座規格:300*350mm

尖連線對導軌的平行度為0.005mm,垂直度0.02以內

形外尺寸一般為300*350*600mm

立式測量時,被測件垂直放置,有效避免了在測量過程中被測的軸向移動,保證了同心度與端面垂直度的測量,同時有效避免了因為工件過重而造成芯軸彎曲變形引起的測量誤差。

使用方法:

1.松開測量座鎖緊,手輪絲杠移動測量座至合適位置,鎖緊。

2.松開尖鎖緊,微量移動尖使頂尖夾持住工件,鎖緊。

3.將測量表放置在平臺一側,使表針接觸工件并給予適當壓力,旋轉工件讀出測量數據
